NMEA2000 адаптер для датчика угла пера руля YDRA-01 NMEA 2000 Micro Male

Адаптер NMEA2000 для датчика угла пера руля YDRA-01 NMEA 2000 Micro Male

Адаптер предназначен для подключения угловых резистивных датчиков положения пера руля и
датчиков с аналоговым выходом по току и напряжению к автопилотам и другим устройствам
NMEA 2000. Может работать параллельно с аналоговым измерительным прибором.

Устройство может использоваться с угловым датчиком пера руля с максимальным сопротивлением до
400 Ом, включая датчики европейского (от 10 до 180 Ом) и американского (от 240 до 33 Ом)
стандартов, а также с датчиками с аналоговым выходом по напряжению (любое напряжение в диапазоне
0..16 В) и току 4..20 мА (с дополнительным нагрузочным резистором).
При установке адаптера не придется что-либо менять, калибровка по семи точкам позволяет избежать
механической подстройки. Адаптер может быть как единственным измерительным устройством, так и
работать вместе с имеющимся цифровым или аналоговым 12-вольтовым измерительным прибором.

Адаптер может работать совместно с
цифровым измерительным прибором или параллельно с аналоговым измерительным
прибором (с одной, двумя катушками,
KUS 5-контактные и современные «умные»
высокоомные приборы). В том числе, если
измерительный прибор подключается на
время нажатием кнопки.

Показания датчика пера руля могут быть
откалиброваны (до 7 точек) для
компенсации нелинейности сопротивления
относительно угла положения. Паразитное
сопротивление проводов также может
быть компенсировано в настройках.

Адаптер оборудован разъемом для карт
MicroSD, предназначенном для настройки,
обновления программного обеспечения,
диагностики и протоколирования
показаний.

Для настройки устройства не
нужно специально ПО, достаточно
простого текстового редактора и
устройства со считывателем карт SD/MicroSD.

Устройство питается от сети NMEA 2000 и обеспечивает высоковольтную гальваническую развязку
между NMEA 2000 и датчиком.

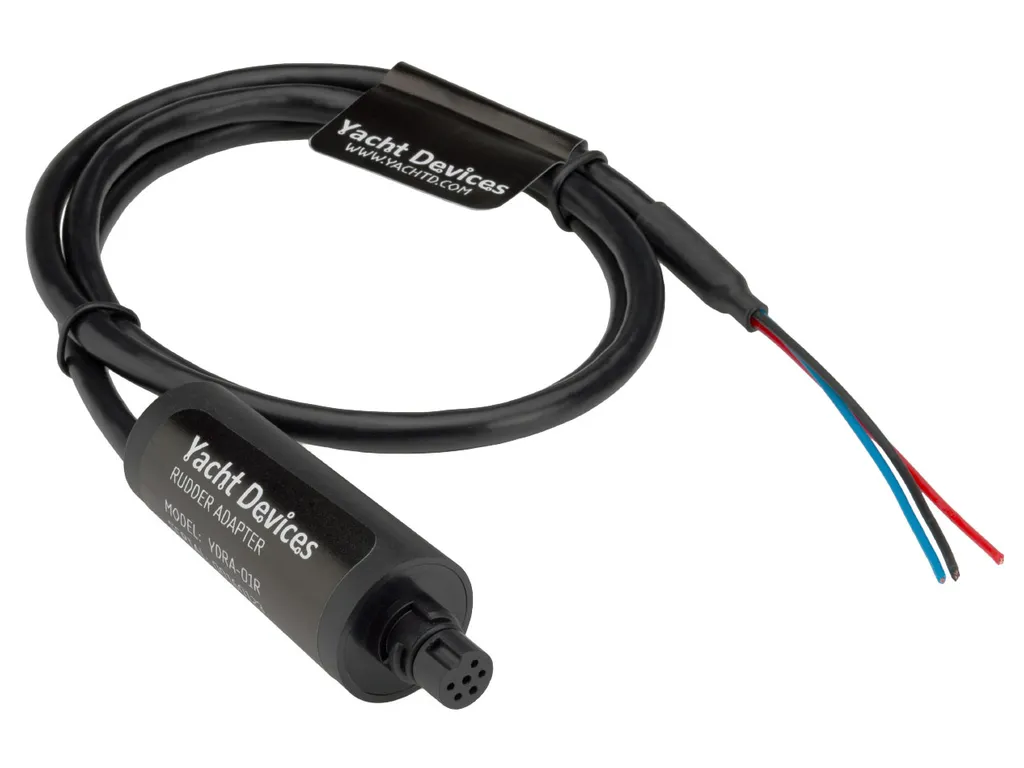

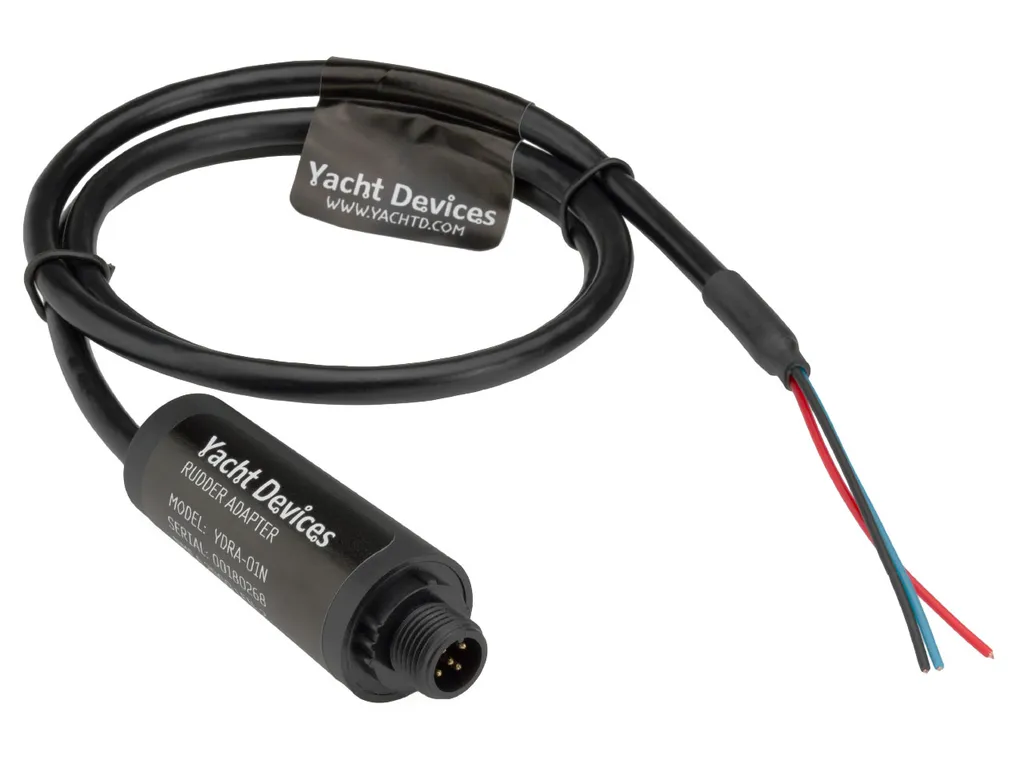

Выпускается в вариантах с разъёмом типа SeaTalk NG или NMEA 2000 Micro Male
Потребление тока от сети NMEA 2000: 45 мА напряжение питания 7..16 В
Длина кабеля: 800 мм
Длина корпуса (без разъёма): 54 мм
