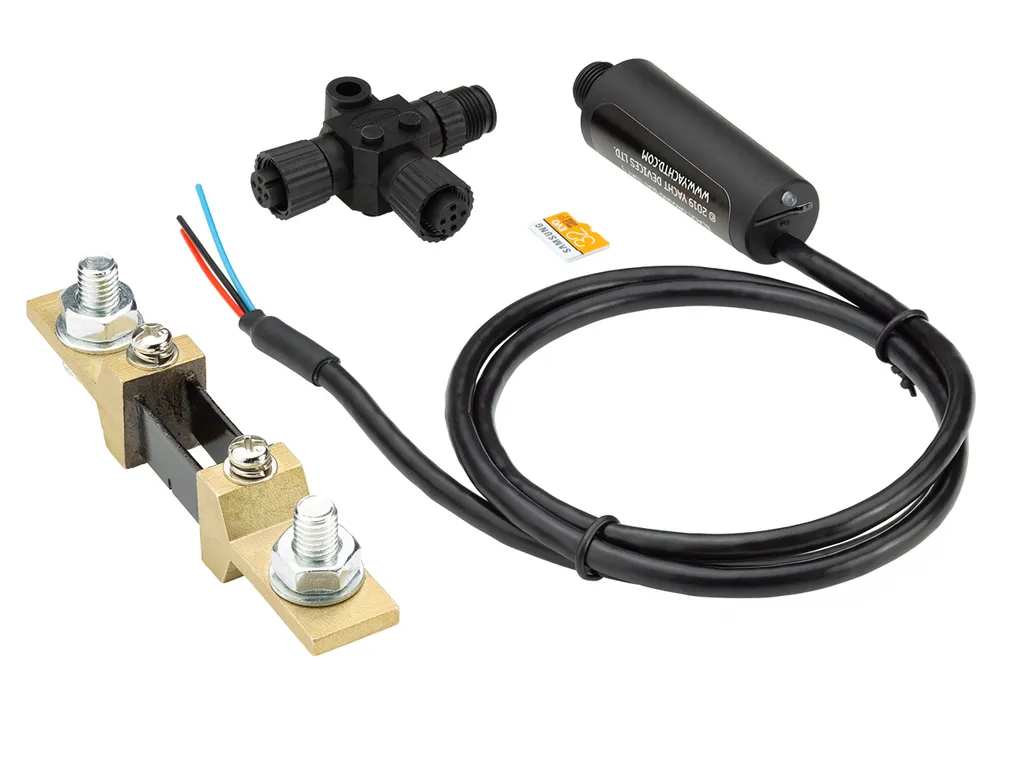

Монитор батареи SeaTalk NG Connector

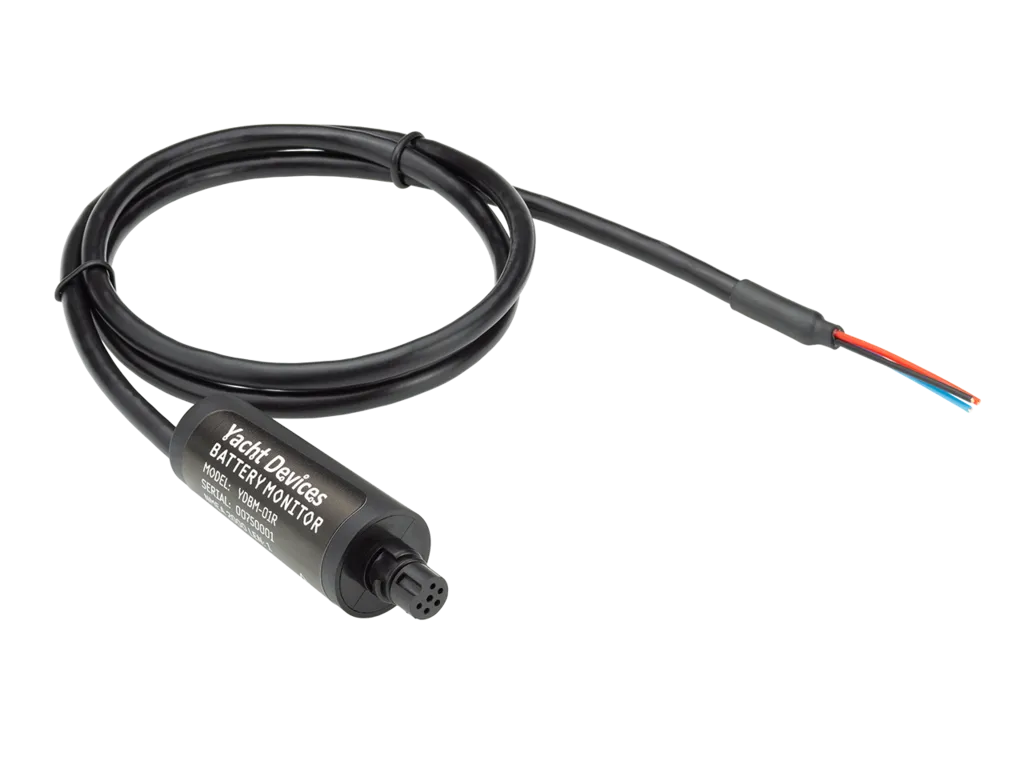

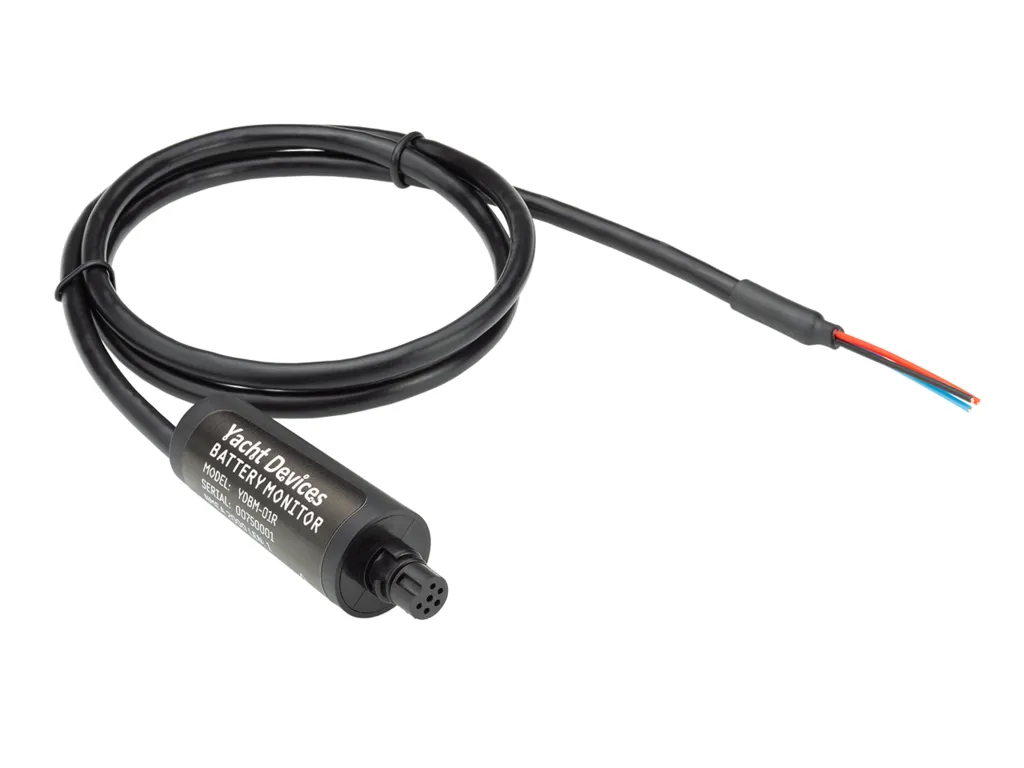

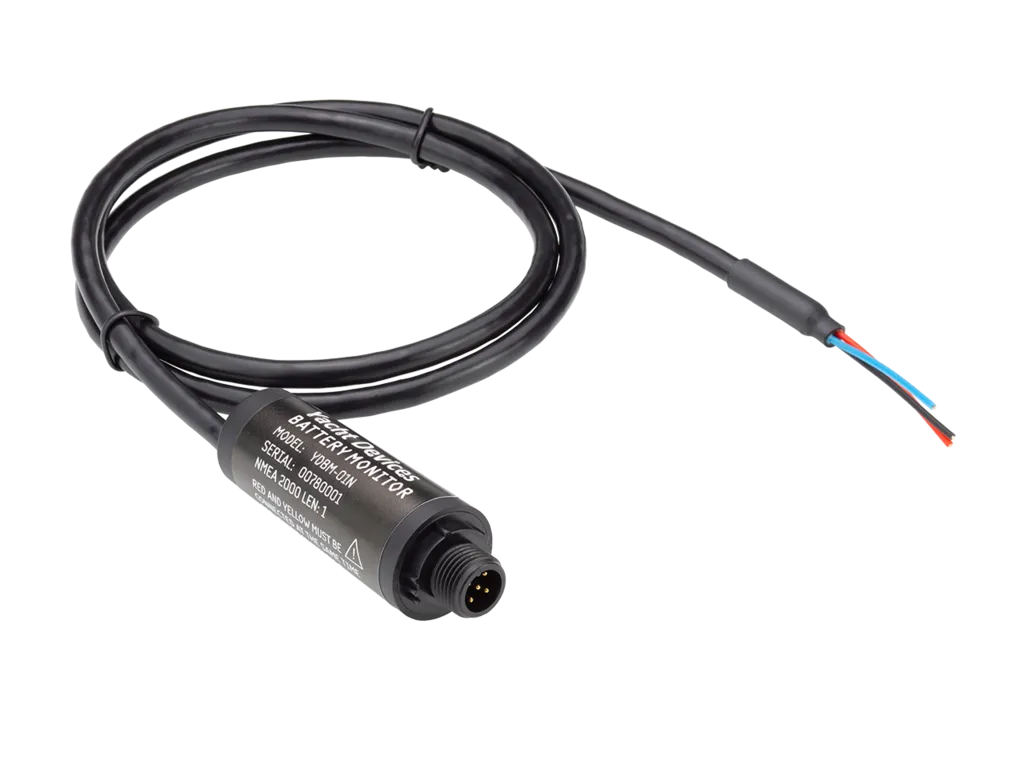

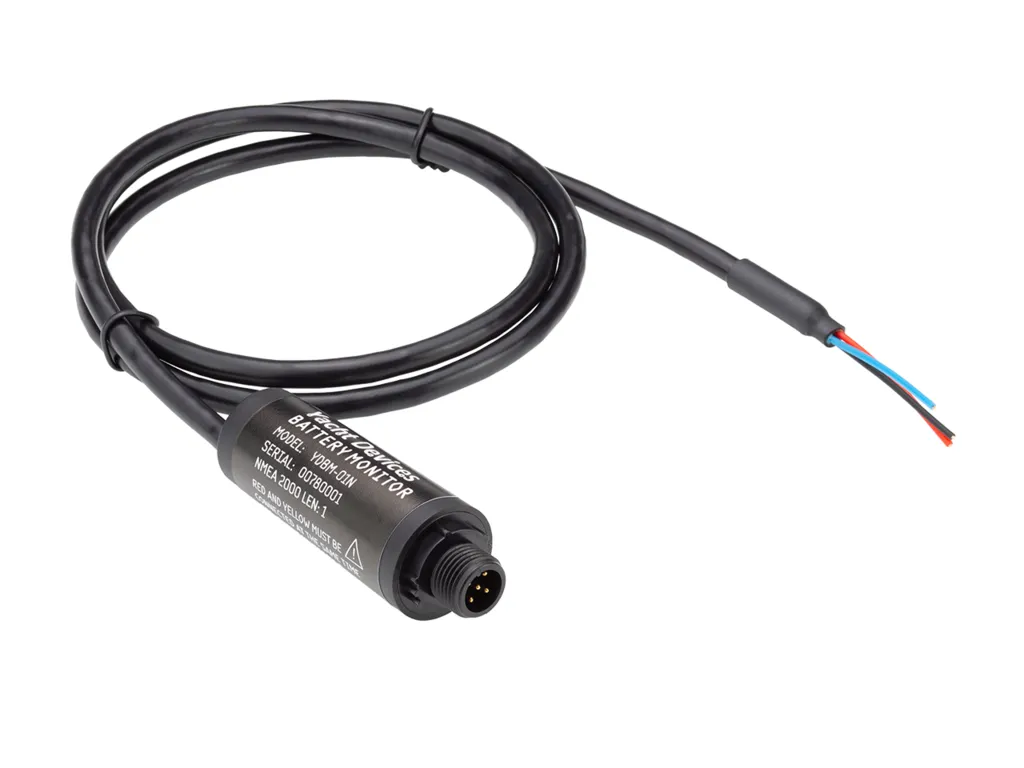

Монитор состояния батарей YDBM-02

Передает измеренные напряжение и ток, вычисленные уровень заряда и состояние батареи, и заданные пользователем статичные данные (например, номинальная емкость и химический тип), и может включать генератор или выдавать предупреждение.

Устройство может использоваться с любым источником постоянного тока (генератором двигателя, ветрогенератором и т.п.) или нагрузкой (лебедкой, холодильником), но спроектировано преимущественно для наблюдения за аккумуляторными батареями.

Для работы устройству требуется  соответствующий внешний шунт (не поставляется в комплекте). Устройство может использовать данные с внешнего термометра NMEA 2000, подключенного к батарее, чтобы определять уровень
заряда и состояние батареи более точно, и предавать эти данные вместе с током и напряжением.

Настроить устройство и обновить прошивку можно с карты MicroSD или через NMEA 2000.
Battery Monitor может управлять каналами устройств цифровой коммутации нагрузки или оповещения, управляемых стандартными NMEA 2000 PGN 127501/127502. Например, можно настроить его издавать голосовое или звуковое предупреждение о низком заряде батареи при помощи Alarm Button (стр. 11) или включать генератор для заряда с Circuit Control

Номинальный ток внешнего шунта: 5..2500 А;
Падение напряжения на шунте (рекомендуемое): 75 мВ;
Максимальное напряжение на входах (отн. земли): 40 В;
Точность измерения тока (см. ниже)/ напряжения: ±0.5 % от полного диапазона шкалы/ 0.1 В;
В отличие от предыдущей модели YDBM-01, модель YDBM-02 имеет дополнительный провод и
может использоваться с шунтом, подключенным как к положительной, так и к отрицательной клемме
аккумулятора;
Гальваническая изоляция между NMEA 2000 и входами: 2500 VRMS.
